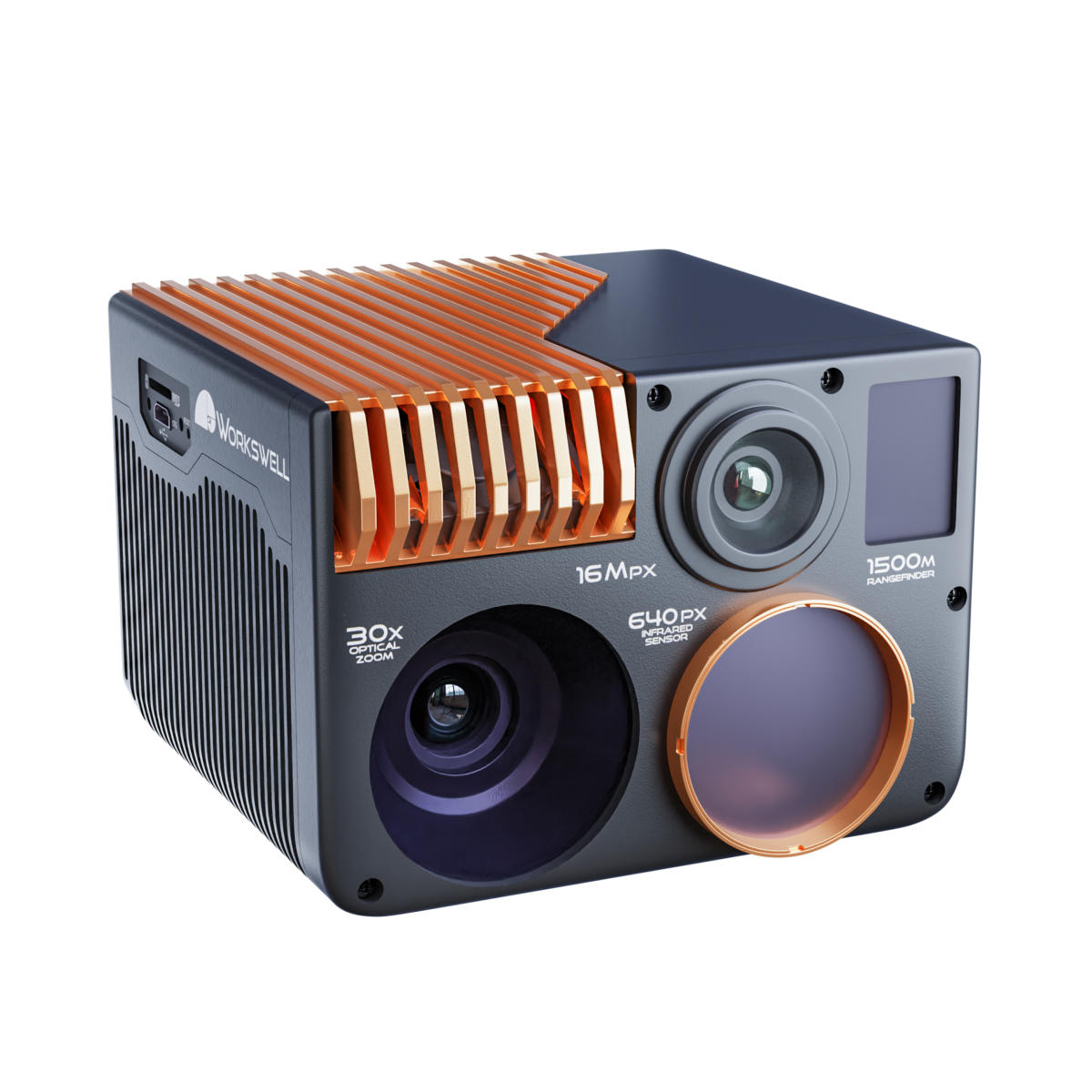

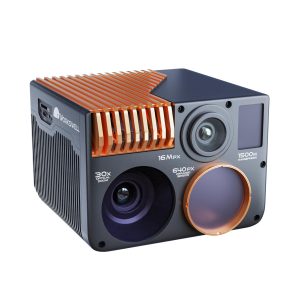

WIRIS Enterprise
Workswell WIRIS Enterpriseは、無人航空機(UAV/UGV)やドローンで使用するために特別に設計されたマルチセンサーカメラです。WIRIS OSと統合されたセンサーは、熱検査、セキュリティ、消防、地質学、考古学、林業研究、生態学、環境研究など、さまざまな商用ドローン分野で、前例のない航空イメージング機能を提供します。
温度測定範囲 ～1500℃
（オプション）
温度の精度
±2 % または±2℃
ビジュアルカメラ解像度
16MPX
サーマルカメラ画像解像度
1266×1010
ナイトビジョンモード付
30倍光学RGBズーム
レンジファインダー
最大1500M
WIRIS Enterprise 主な機能
| 超解像モード | 超解像モード1.3Mpx IR画像を撮影可能 |
| オンボードシステムの操作 | WIRIS OSによるリアルタイムデータストリーミングと制御 S.Bus、CANバス、MavLink、RJ-45またはトリガーによる簡単なカメラ制御 |
| 30倍光学防振ズーム | 防振補正とナイトビジョンモードを備えたフルHD 30倍光学ズームカメラ |
| 固定ビジュアルカメラ | 16Mpx解像度 |
| レンジファインダー(オプション) | 5 – 1500 meters detection, laser size at 700m @ 1.8 m² x 0.6 m² target size, 30 % albedo, 10 km visibility, Laser class: 1 (EN 60825-1:2015-07) eye-safe |

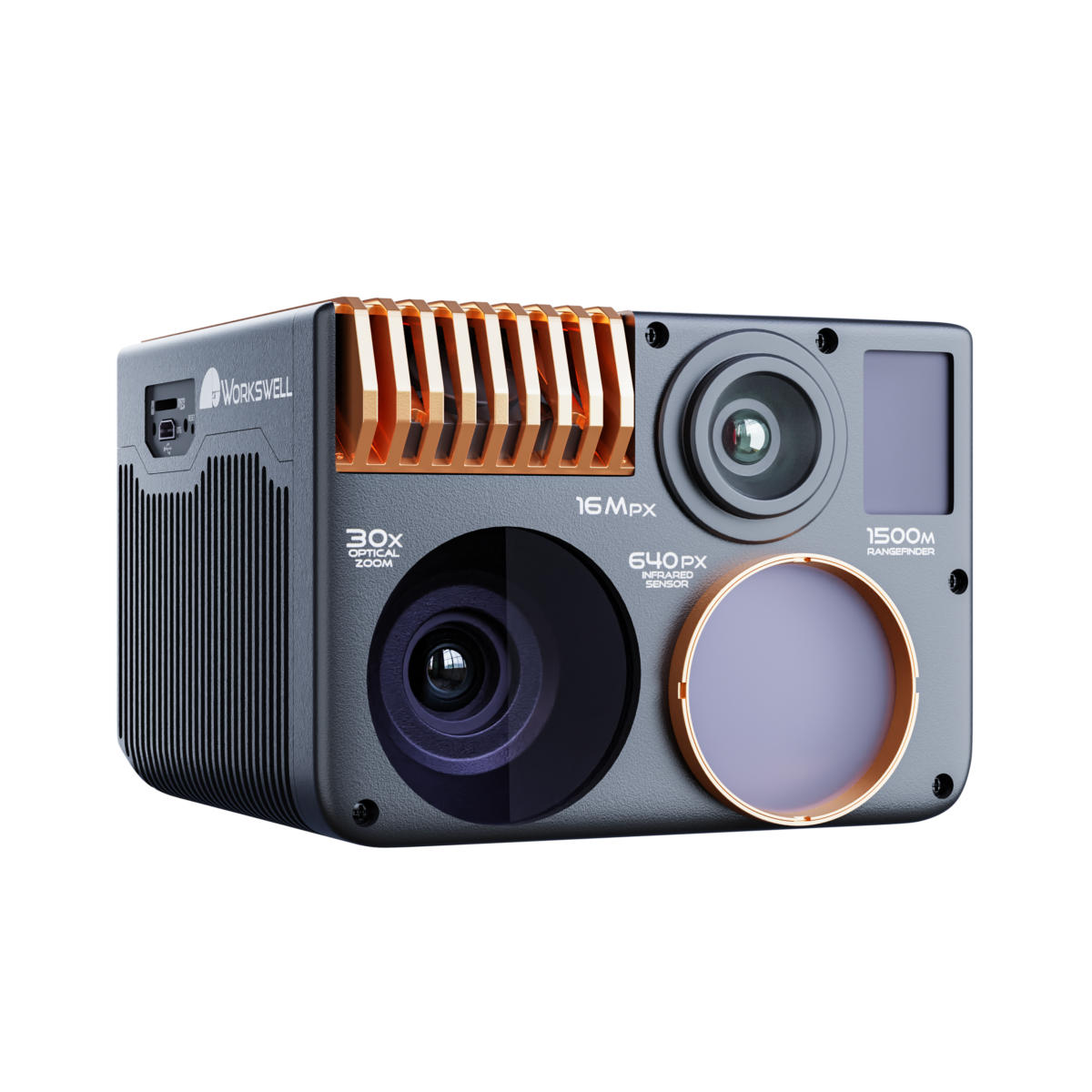

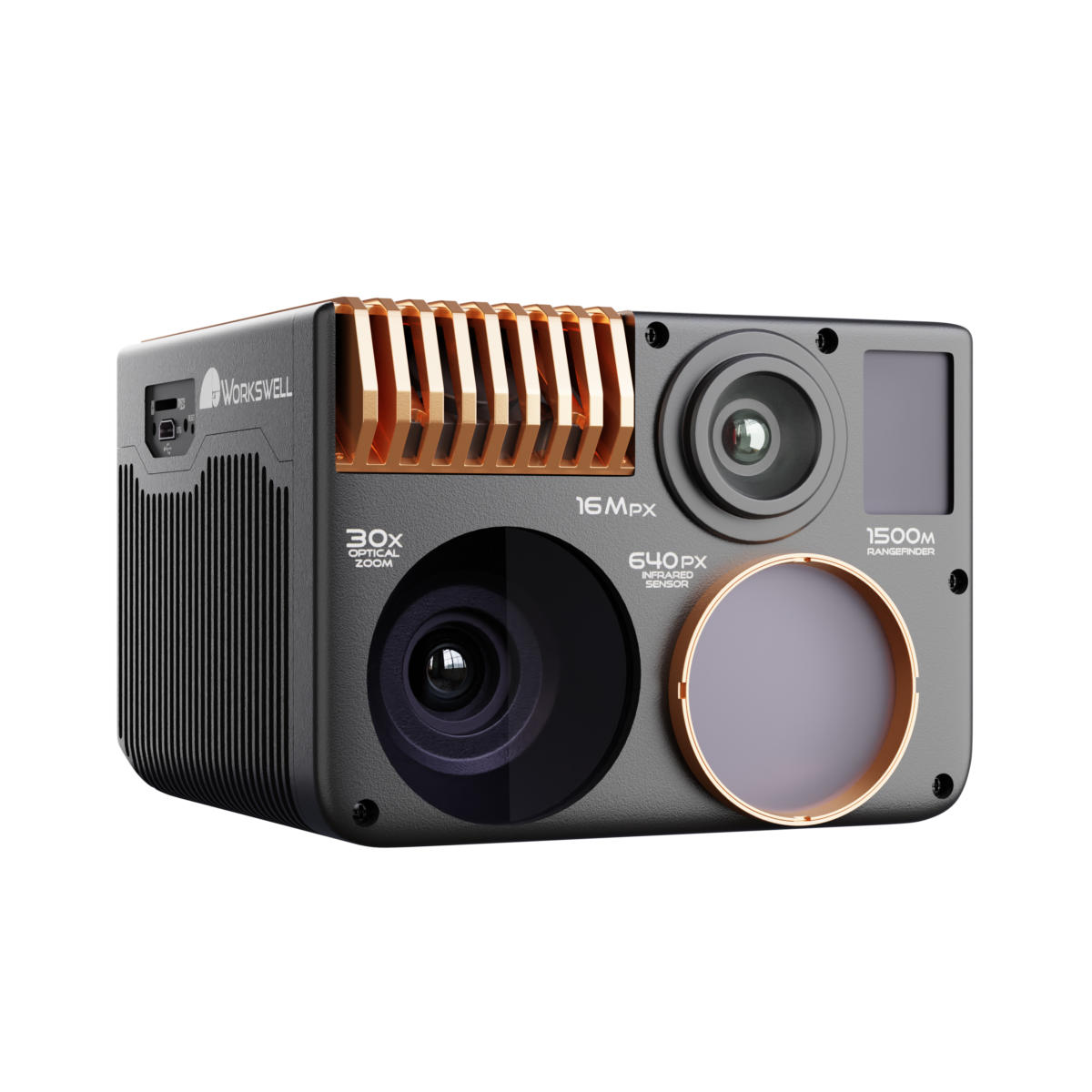

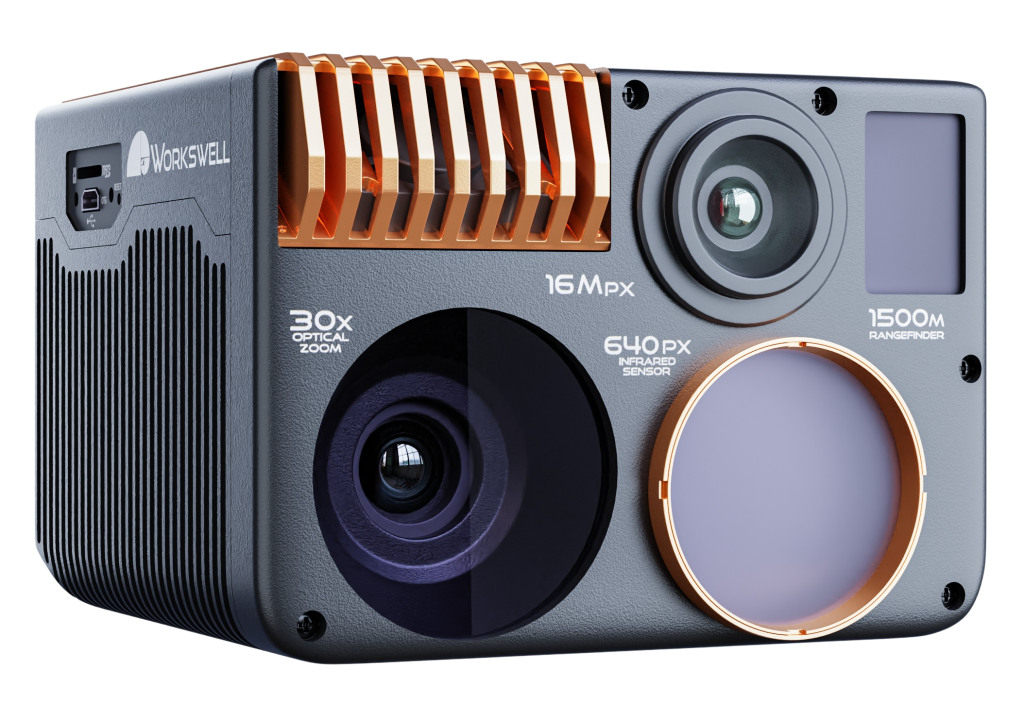

最高品質

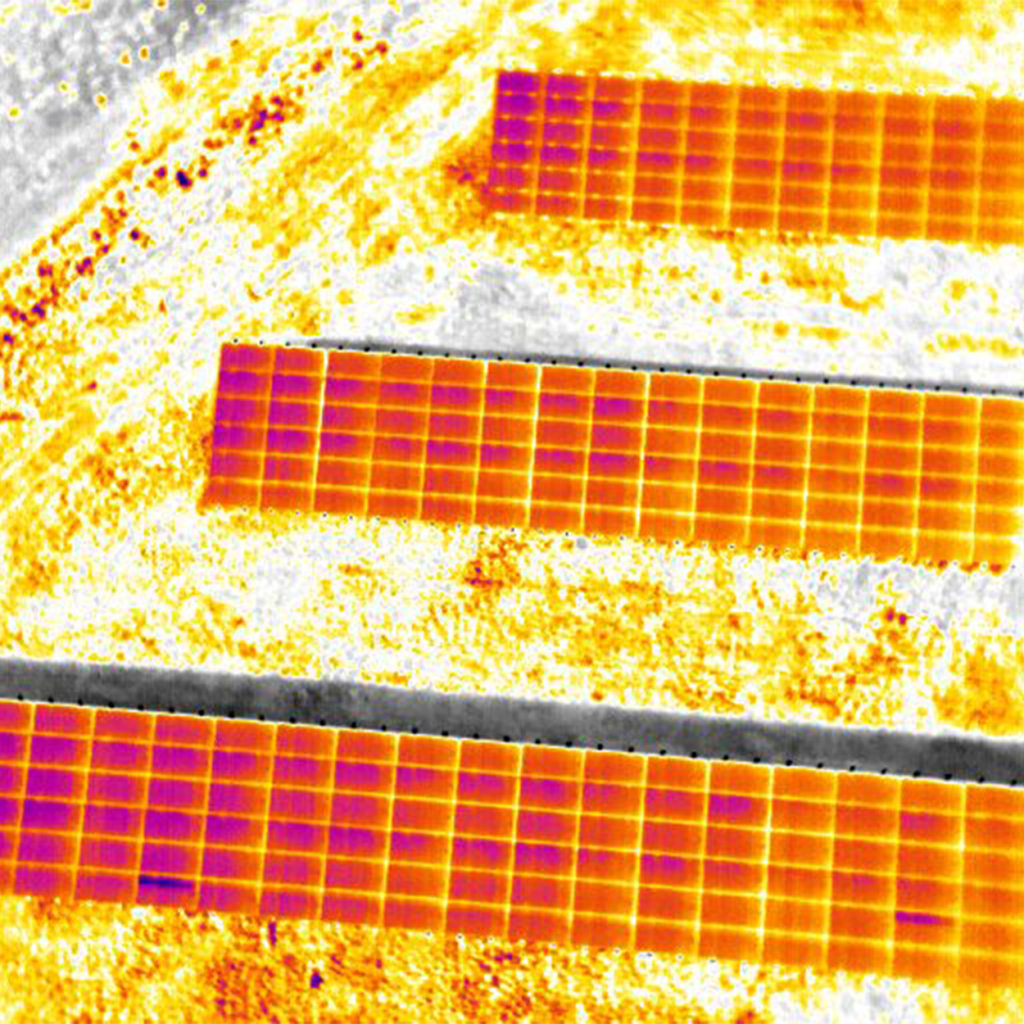

Workswell WIRIS Enterpriseは、測量・検査用カメラとして設計されています。サーマルカメラには、640 ×~ 512 px 解像度 (7.5 ~ 13.5 μm ) の LWIR マイクロボロメトリックセンサーを搭載しています。 1266 x 1010 ピクセルの解像度のサーモグラムを提供する超解像度モード機能も装備されています。（オプション）
ひとつのRGBカメラは16Mpxの解像度で、主に高解像度の画像と地形マッピング用に設計されています。2つめのRGBカメラはフルHD(1920 x 1080ピクセル)解像度で、セキュリティアプリケーションに適した比類のない光学ウルトラズーム30倍をリアルタイムで提供します。

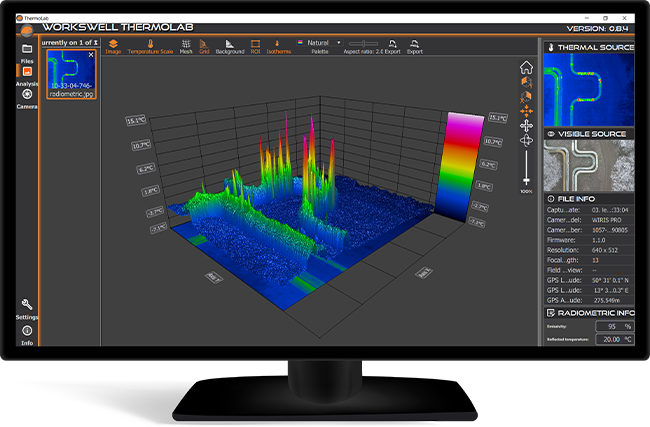

サーモラボ
Thermolabはサーモグラムの詳細な分析のためのソフトウェアです。
ユーザーはサーモグラムのデータをさまざまな形式に編集し、明確なレポートを作成できます。
すべての標準データ解析機能は、プログラムで利用可能です。(ポイントでの温度、対象範囲の最小値と最大値、温度プロファイル、ズーム、温度スケールの変更、カラーパレット、放射率など)

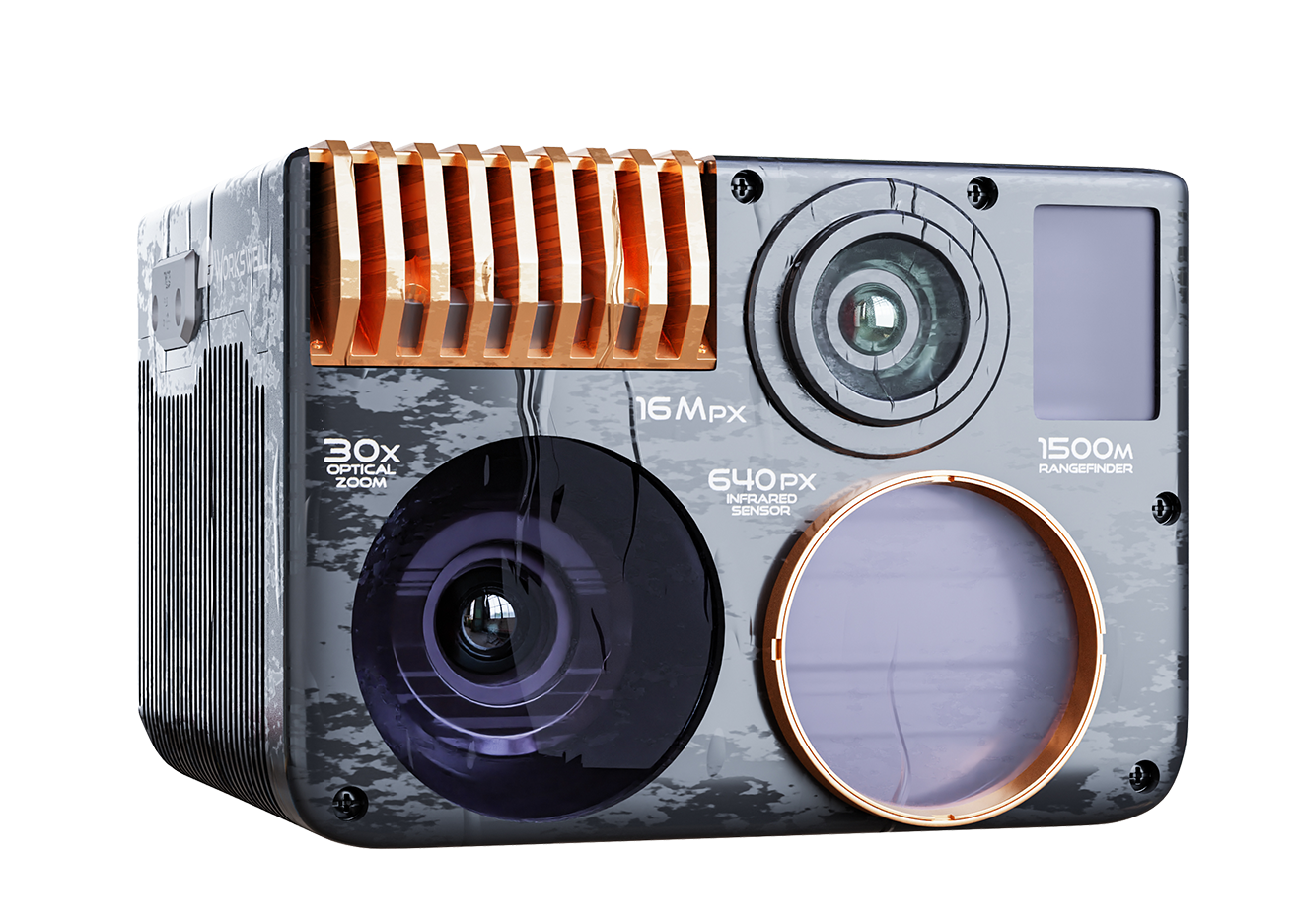

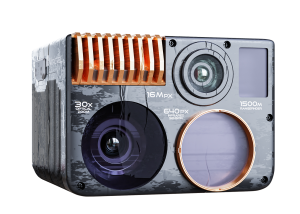

IP66／耐久性
WIRIS Enterpriseは、保護等級：IP66です。埃・油・その他の非腐食性材料からの保護と、激しい雨や雪に対する防水性もあります。
筐体は軽量アルミニウムの頑丈なケースです。さらに、サーマルカメラレンズは、ゲルマニウム製のガードキャップで保護されています。

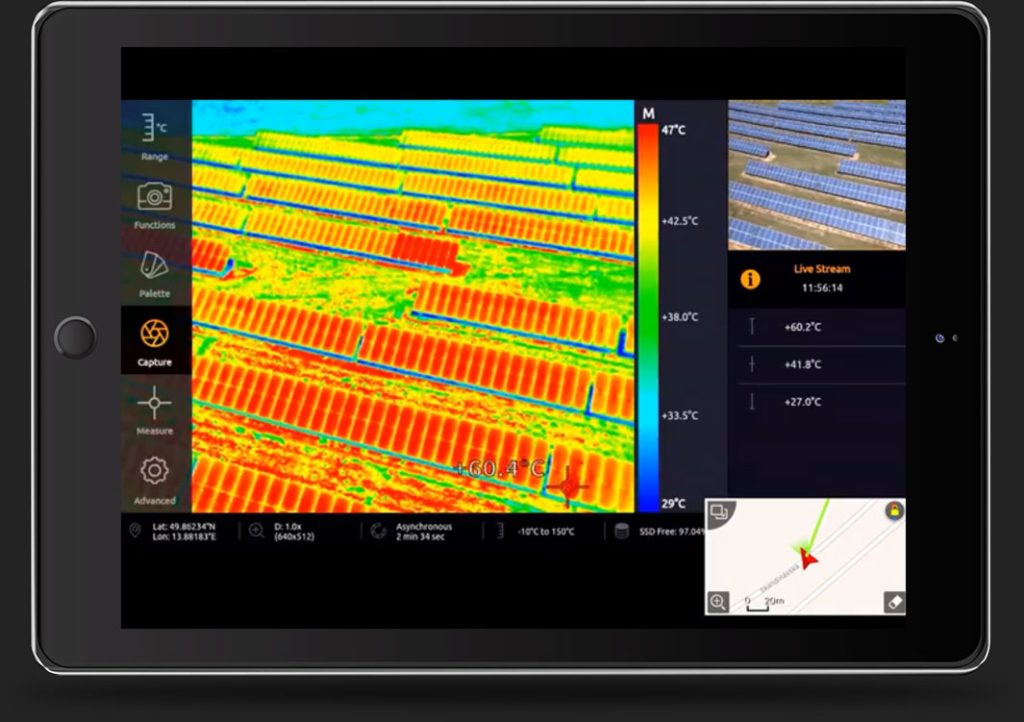

WIRIS OS
WIRISシステムのセキュリティを確保しながら診断機能を強化するために、WIRIS OSを構築しました。
WIRIS OSは、Wiris Proのハードウェアを最大限に活用できるソフトウェアです。
WIRIS OSにより、カメラのセンサーとコンピューティングハードウェアの可能性を最大限に引き出すことができるため、OSがない同様の製品では実現できない高度な測定機能を提供します。

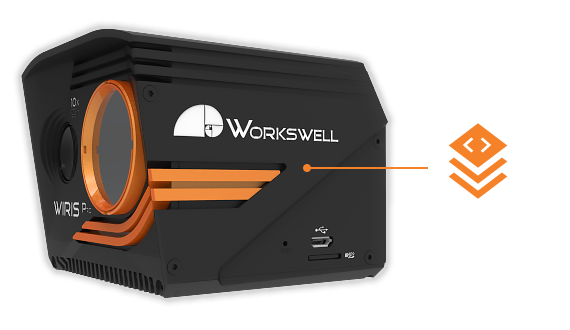

SDK（開発ツール）
WIRIS Proは、SDK(標準開発ツール)による独自のアプリケーション開発が可能です。
SDKは下層レベルの機能へアクセスできるため、カメラのハードウェアの可能性を最大限に引き出すことが可能です。
SDK には、WIRIS Stream SDK と WIRIS Data SDK の 2 つのバリエーションがあります。

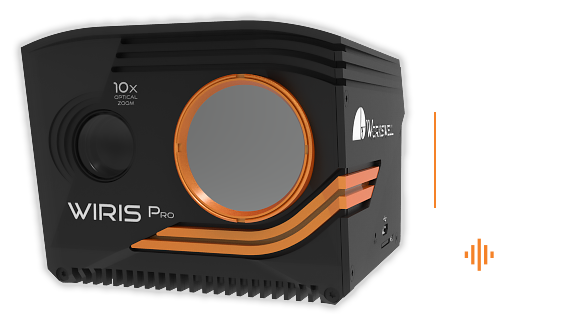

精密計測
産業用アプリケーションは、高い精度を要求されます。
Wirs PROは、デバイスの精度を確保するために個別にキャリブレーションしています。
赤外線カメラは個別に製造後、一体ごとに正確に調整されており、出荷時には「final calibration certificate」を発行しています。

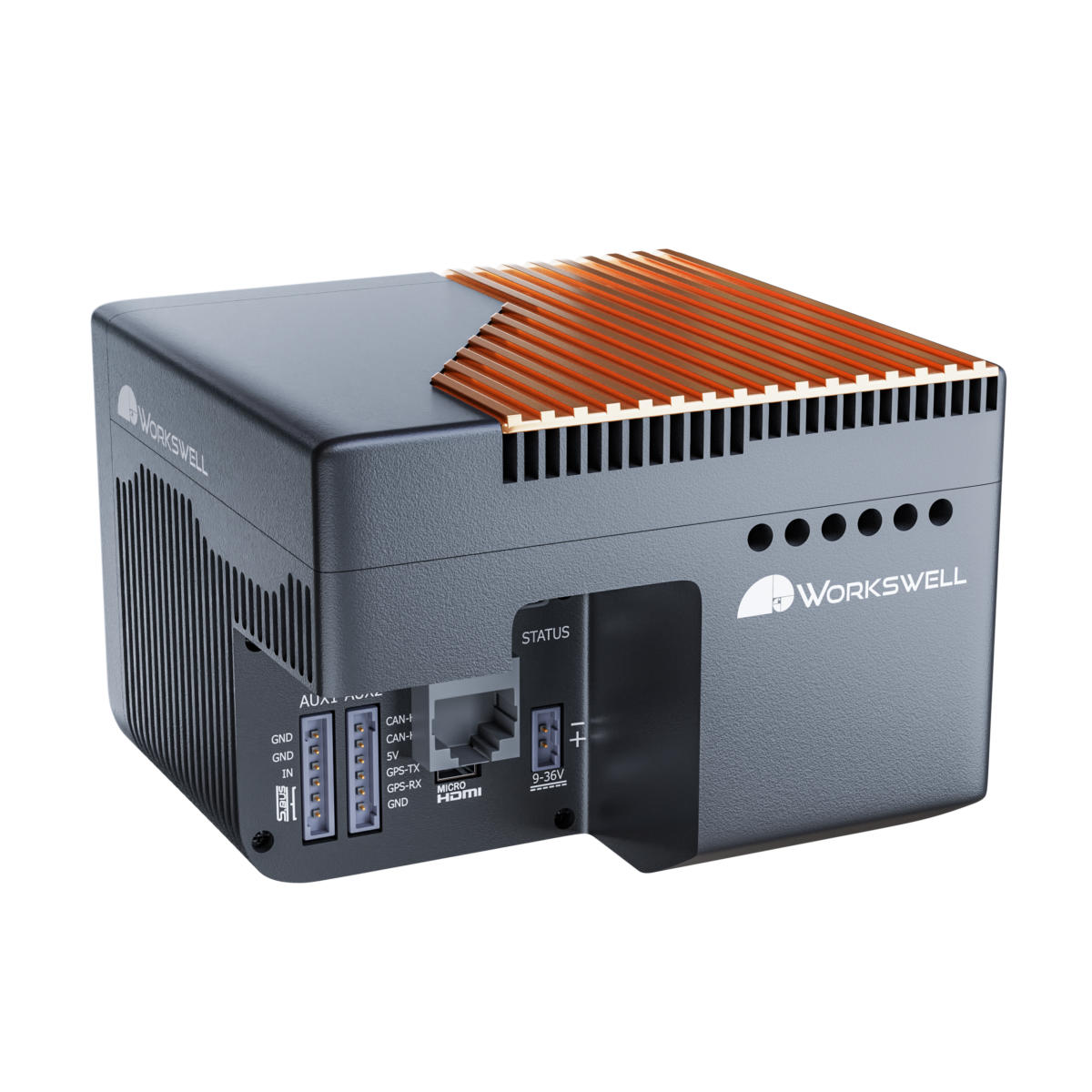

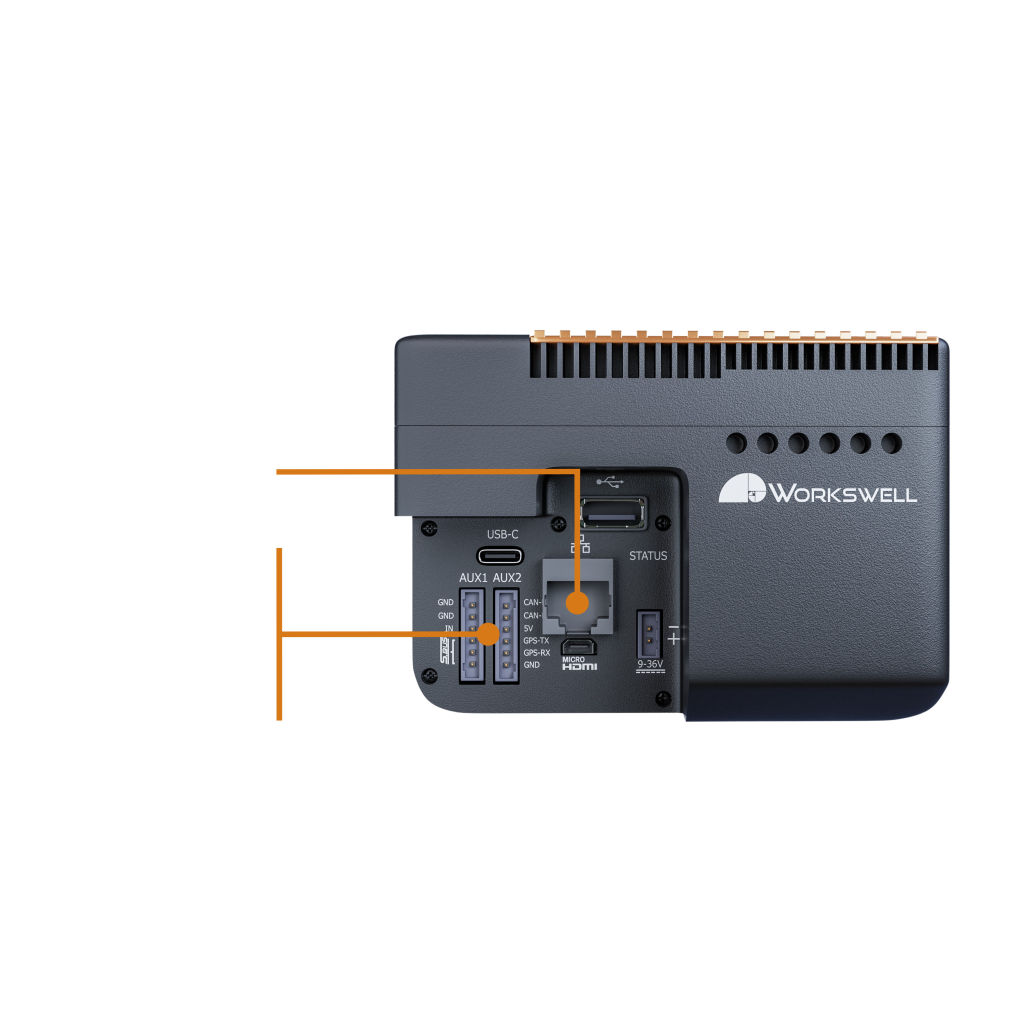

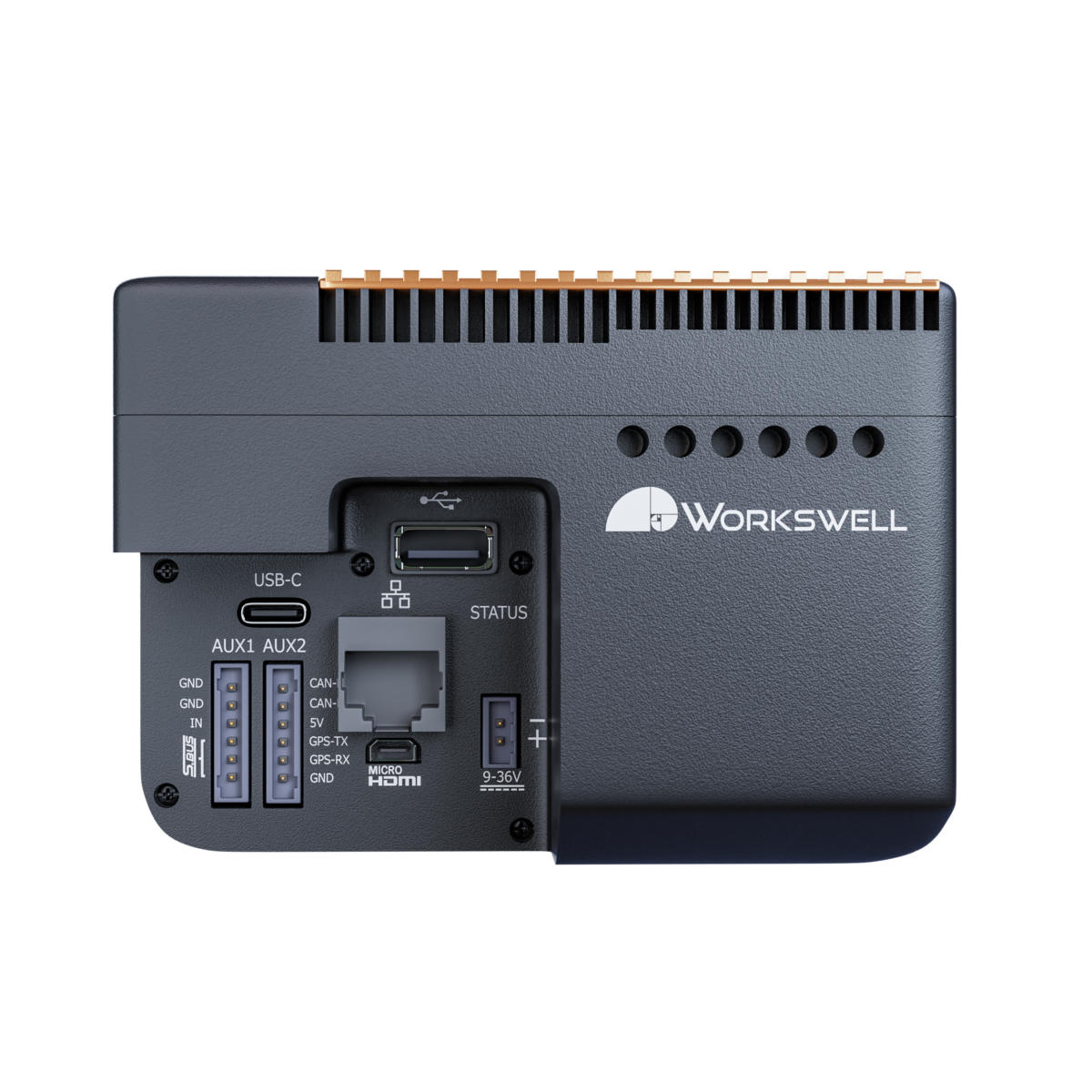

インターフェース
WIRIS Proは、ドローンのコントロールユニットと接続連携するために、外部GPSや様々なデバイスと接続できる幅広いインターフェースを提供します。また低遅延のWifiビデオストリーミングとコマンドリンクも使用可能です。以下が提供されるH/Wインターフェースです。
- S.Bus
- CAN bus (DJI M600 and A3 controller compatible)
- Ethernet (RJ 45)
- MavLink – Provides a wide range of standard and custom commands for controlling the thermal camera during the flight.
- External GPS connection
- External trigger
- CANbus & UART serial communication

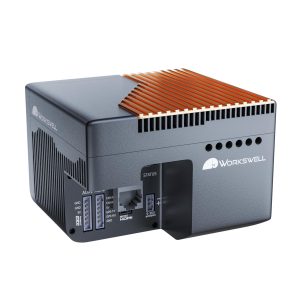

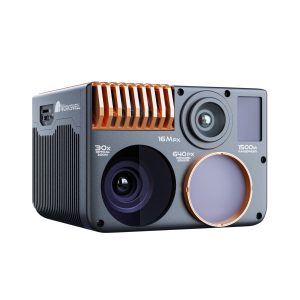

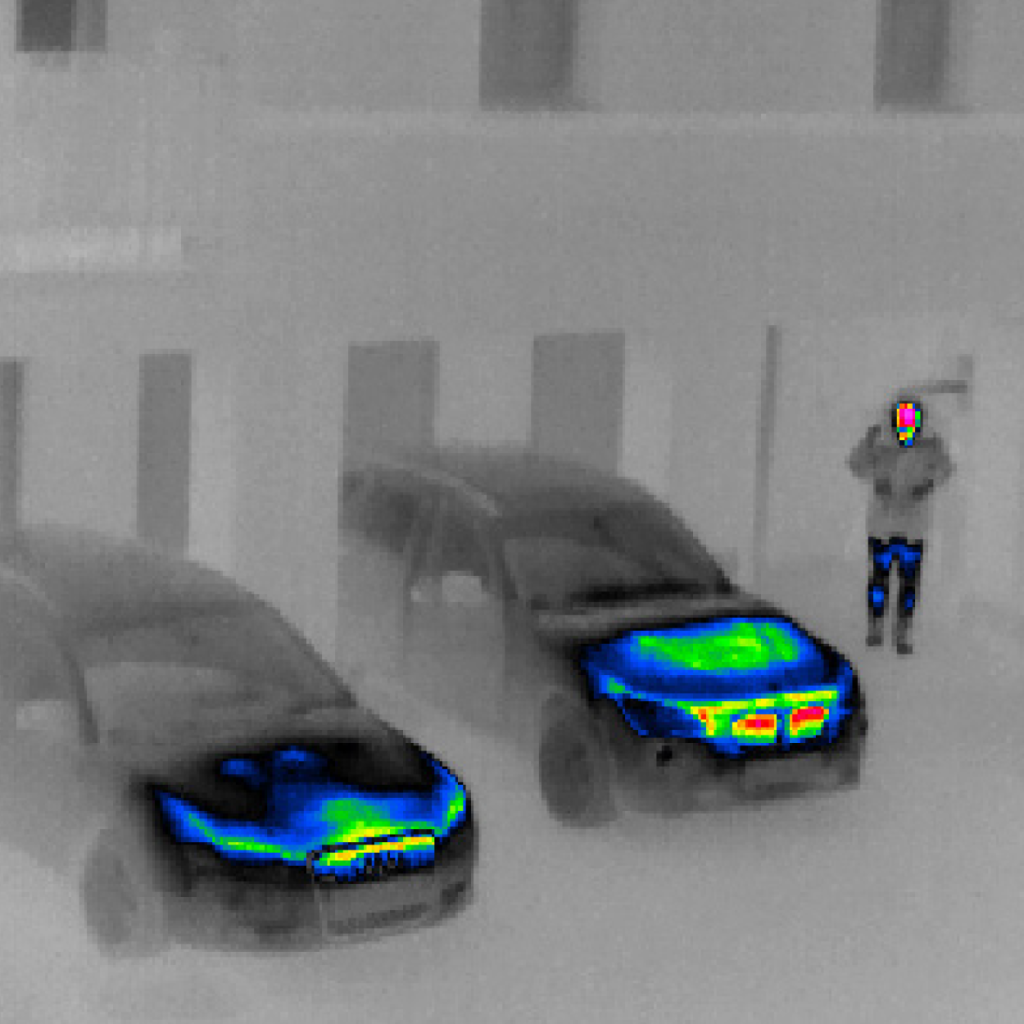

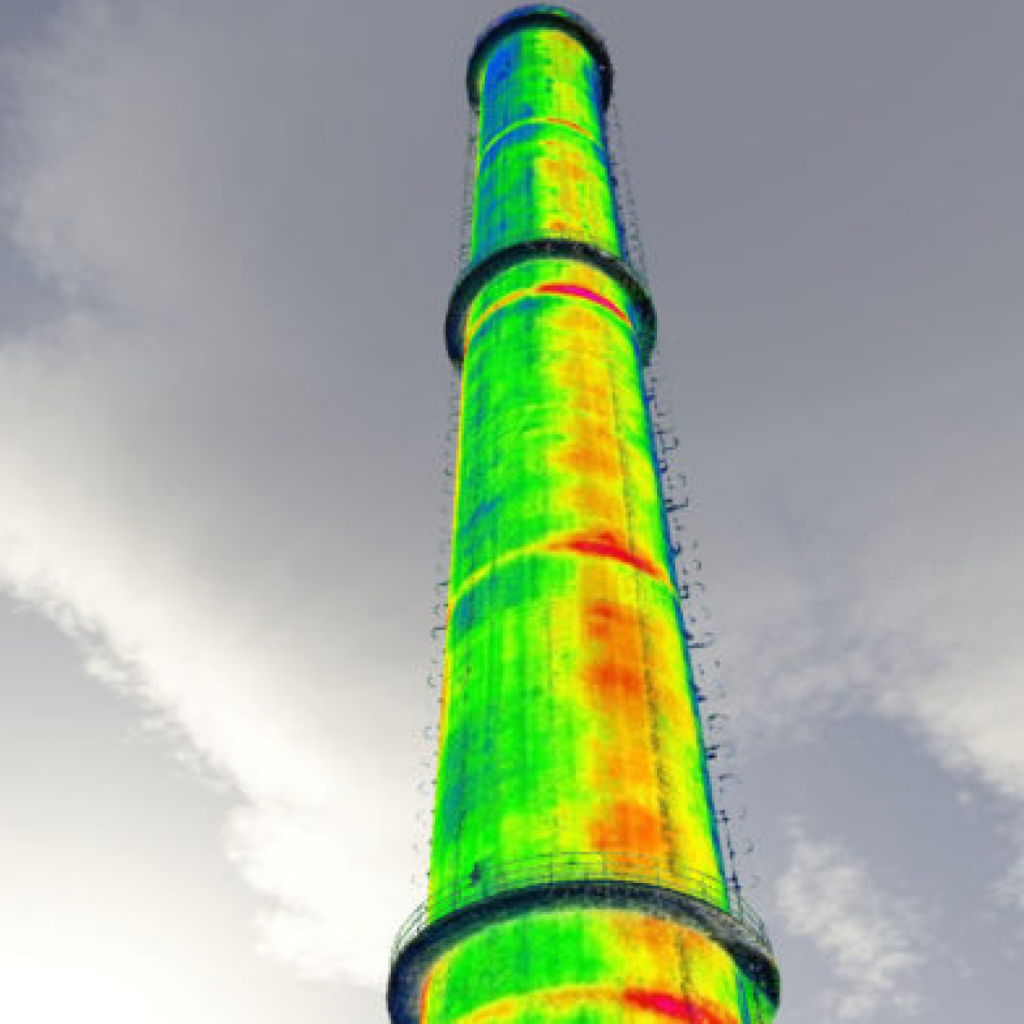

ギャラリー
テクニカルインフォメーション・スペック
WIRIS Enterprise Key features description
| Super Resolution Mode | WIRIS Enterprise takes Super Resolution Mode 1.3Mpx IR images in one shot |
| Operating onboard system | WIRIS OS for full real-time data streaming and control during the flight ・operating system ensures the full access to all camera functions ・easy camera control via S.Bus, CAN bus, MavLink, RJ-45 or Trigger |
| Range finder (optional) | 5 – 1500 meters detection, laser size at 700m @ 1.8 m² x 0.6 m² target size, 30 % albedo, 10 km visibility), Laser class: 1 (EN 60825-1:2015-07) eye-safe |
| 30x Optical Antivibration zoom | Full HD 30x optical zoom camera with anti-vibration compensation and night vision mode |
| Fixed visual camera | 16Mpx resolution |
Thermal camera specification
| IR camera resolution | 640 x 512 pixels |
| IR Super Resolution Mode | 1266 x 1010 pixels (improvement of native resolution up to 1.3 Mpx) |
| FPA active sensor size | 1.088 x 0.8705 cm |
| Temperature ranges | -25 ℃ to +150 ℃ (-13 ℉ to +302 ℉) -40 ℃ to +550 ℃ (-40 ℉ to +1022 ℉) optional 50 ℃ to 1000 ℃ (122 ℉ to 1832 ℉) optional 400 ℃ to 1500 ℃ (752 ℉ to 2732 ℉) |
| Temperature sensitivity | Standard 0.05 ℃ (50 mK, 0.09 ℉) or optional 0.03 ℃ (30 mK, 0.054 ℉) |
| Accuracy | ±2 % or ±2 ℃ (±3.6 ℉) in temperature range 0 ℃ to +150 ℃ (32 ℉ to +302 ℉), after camera stabilization climate chamber and black body testing for all products |
| Frame rate | 30 Hz or < 9 Hz |
| Spectral range / detector | 7.5 – 13.5 μm / Uncooled VOx microbolometer |
| Calibration of each lens | Package includes a calibration certificate |
| Available lenses | 18°, 32°, 45°, 69° (exchangeable lenses, all calibrated), visit FOV calculator |
| Protective filter on lens | Filter protects the lens against external damage during the flight |
| IR Digital zoom | 1 – 12x continuous |
Digital visual cameras
| Fixed visual camera | 16Mpx resolution |
| Zoom visual camera | 1920 x 1080 pixels (Full HD), 1/3” sensor Auto white balance, Wide dynamic range Backlight compensation Exposure and Gamma control |
| Optical zoom | 30x optical zoom with vibration compensation |
| View angle | ultra zoom 6.9° – extra wide 58.2°, focal 33.0 mm – 3.3 mm |
| Noise reduction | Special 3D noise reduction function |
| Focus | Autofocus with Direct Focus Zoom synchronization |
Memory and data recording
| Memory | Internal high-speed SSD 128 GB or 256 GB for image and video recording External slot for Micro SD card & USB 2.0 for USB stick for taking images |
| Image and video formats | Radiometric JPEG images and Digital camera Full HD JPEG images Radiometric TIFF images (Pix4D and Agisoft compatible for 3D modeling) Digital camera h.264 encode video HD recording Radiometric full-frame IR recording (raw data recording in 30 Hz or < 9 Hz) |
